Штыри для крепления тепловой изоляции стальных сосудов и аппаратов ГОСТ 17314-81
Бурмакинский завод металлоизделий реализует штыри, изготовленные по ГОСТ 17314-81 «Устройство для крепления тепловой изоляции стальных сосудов и аппаратов».
Штырь одинарный ГОСТ 17314-81
Пример условного обозначения одинарного штыря Ш1 для изоляции толщиной до 60 мм:
Штырь Ш1/60 ГОСТ 17314-81.
Размеры в мм
Обозначение штыря |
l |
Длина развертки, не более |
Масса, кг, не более |
Ш1/60 |
140 |
170 |
0,026 |
Ш1/100 |
180 |
210 |
0,032 |
Штырь двойной ГОСТ 17314-81
Пример условного обозначения одинарного штыря Ш2 для изоляции толщиной до 50 мм:
Штырь Ш2/50 ГОСТ 17314-81.
Размеры в мм
Обощначение штыря |
l |
l1 |
Длина развертки, не более |
Масса, кг, не более |
Ш2/50 |
140 |
90 |
311 |
0,048 |
Ш2/100 |
190 |
140 |
411 |
0,063 |
Ш2/160 |
250 |
200 |
531 |
0,082 |
Ш2/200 |
290 |
240 |
611 |
0,094 |
Ш2/260 |
350 |
300 |
731 |
0,113 |

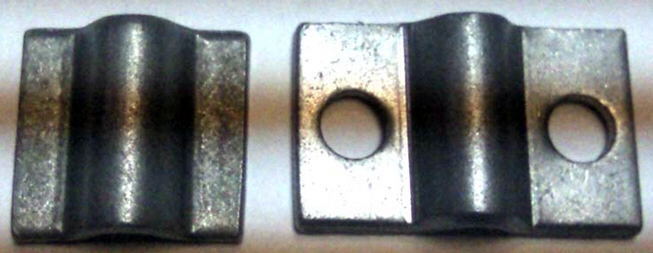

Скоба ГОСТ 17314-81
Пример условного обозначения скобы С1:
Скоба С1 ГОСТ 17314-81
Размеры в мм
Обозначение скобы |
Длина развертки, мм, не более |
Масса, кг, не более |
С1 |
31 |
0.018 |
С2 |
45 |
0.026 |
